專為開發BC7591而設計。

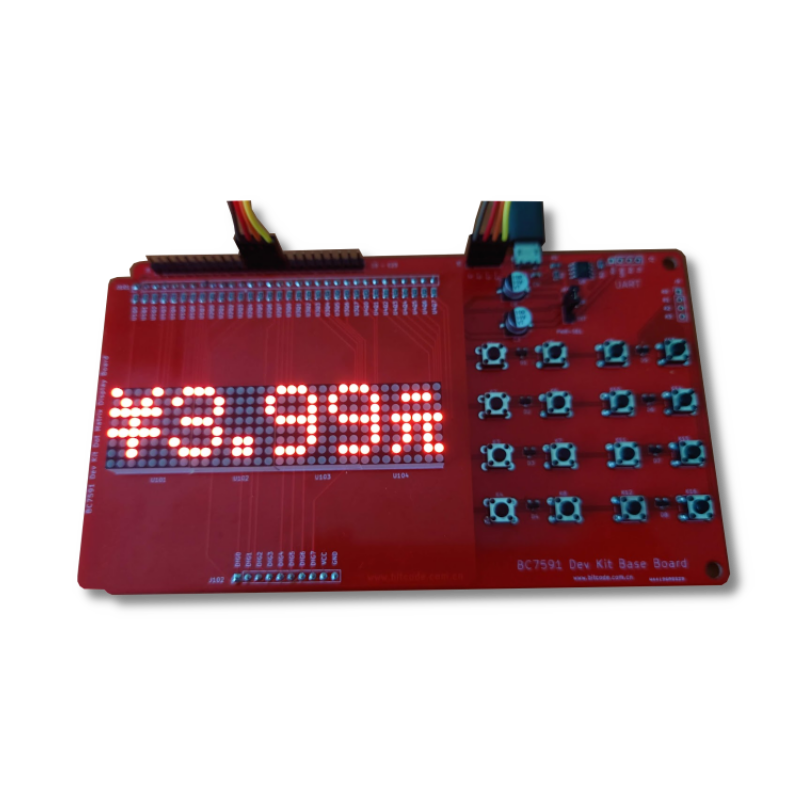

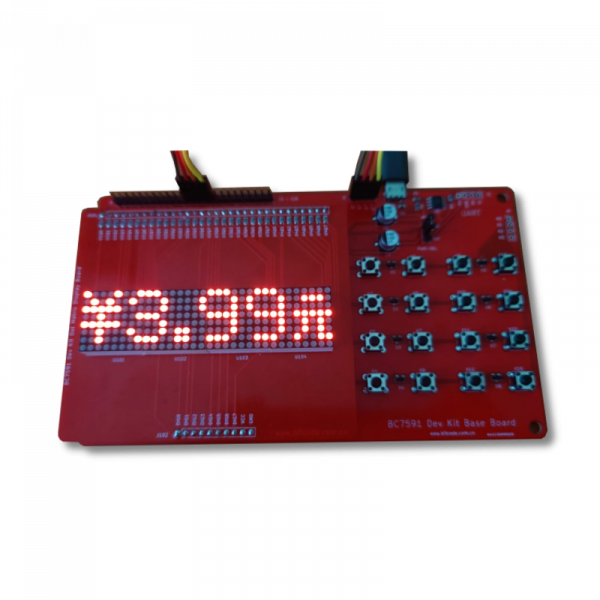

開發套件由3塊電路板組成，分別為基板、數碼管顯示板和點陣顯示板。

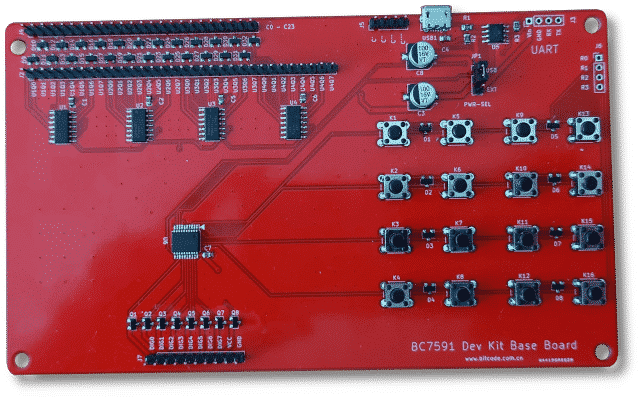

BC7591開發套件基板

基板上包括了BC7591電路和USB-UART轉換電路，可以直接通過USB電纜連接計算機，同時還設有16鍵鍵盤，這16個鍵的鍵值通過基板頂部的連線決定，可以設定為0-95的任意值。同時，鍵盤矩陣的行列掃描線都有連接器可以引出，可以使用外部用戶自己的鍵盤矩陣。

基板和顯示板之間，采用上下兩排插針連接，下面10線插針包括8個位驅動線和電源，上面32線插針為4片74HC164的段驅動輸出。用戶也可以將顯示驅動輸出連接到用戶自己的電路板。

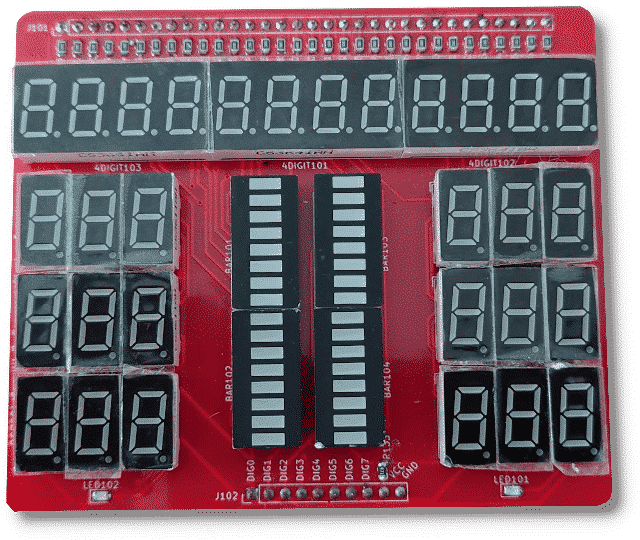

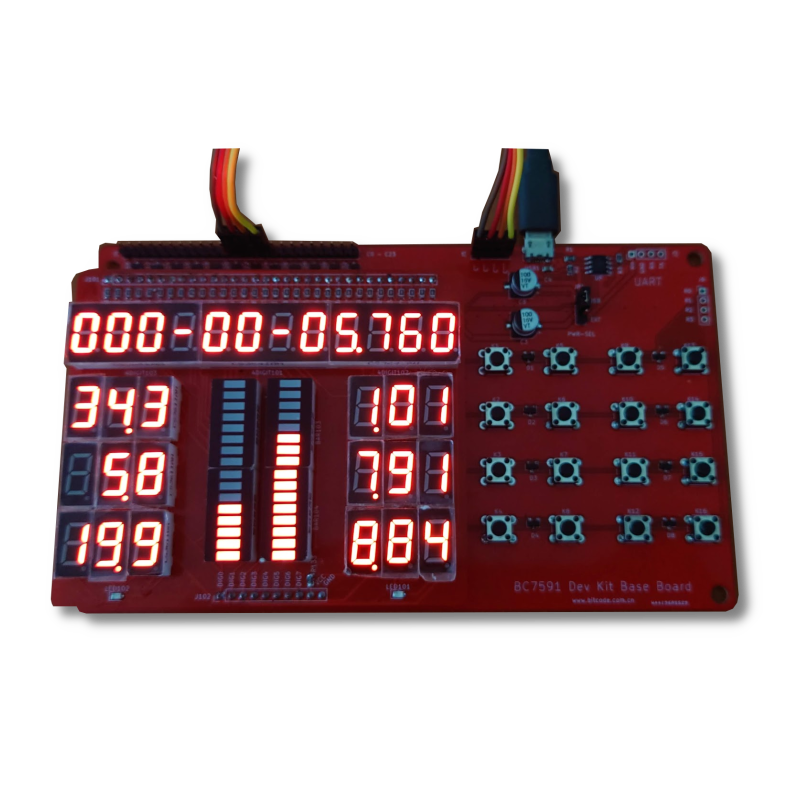

BC7591開發套件數碼管顯示板

數碼管顯示板上包括30位數碼管、2個16段光柱，以及2個獨立LED. 用戶可以通過配套的軟件，控制所顯示的內容。

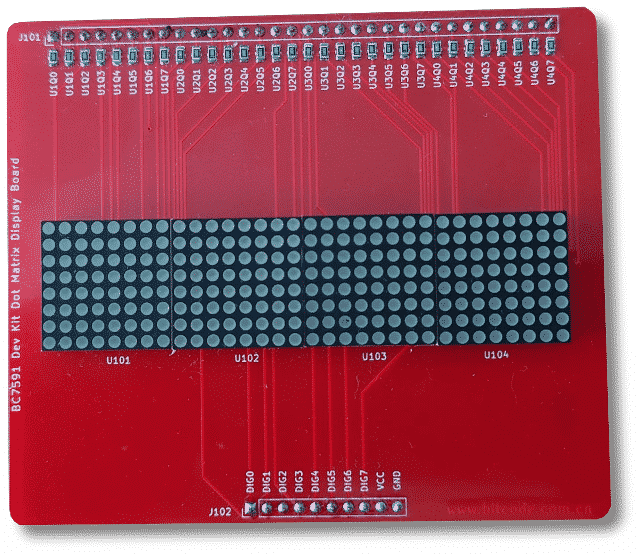

BC7591開發套件點陣顯示板

點陣顯示板上為一個32×8的LED點陣，用戶可以通過配套軟件，在上面顯示英文、中文等文字，觀看顯示效果。

配套軟件在Windows系統下運行，軟件中預置了展示BC7591各項功能的演示程序，包括數碼管顯示和點陣顯示的演示，并且支持用戶自輸入內容。軟件中還包括一個串口數據記錄解釋器，可以實時顯示發送給BC7591的控制數據，以及從BC7591傳回的鍵盤數據，并且可以存盤供仔細研究，用戶如想對演示內容如何控制BC7591做仔細研究，可以將數據存盤后逐條分析。

軟件還可供用戶輸入任意自定義指令并單條執行，供用戶觀察每條指令的實際作用。

通過軟件還可以實時控制開發板的顯示亮度和LED閃爍速度。

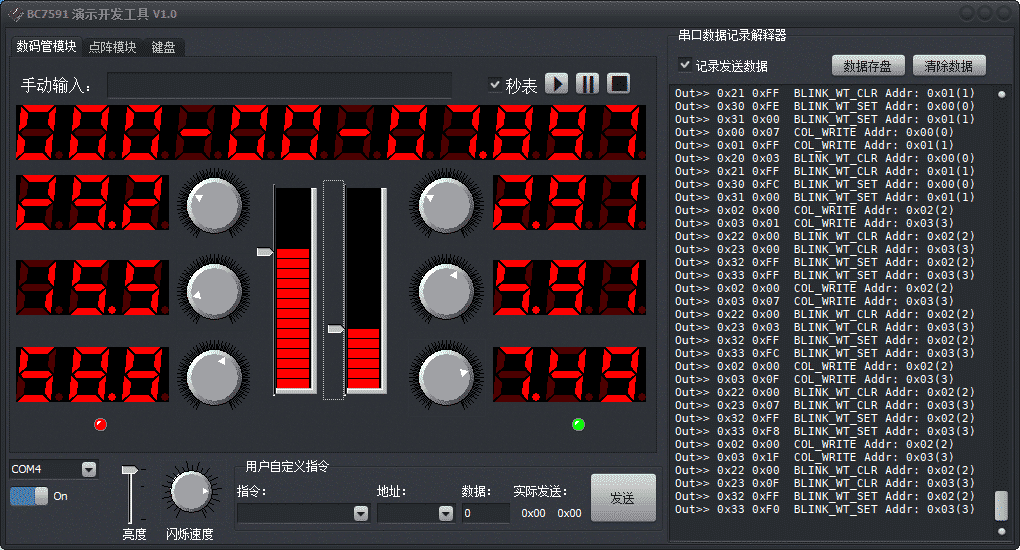

BC7591開發板軟件數碼管控制頁面

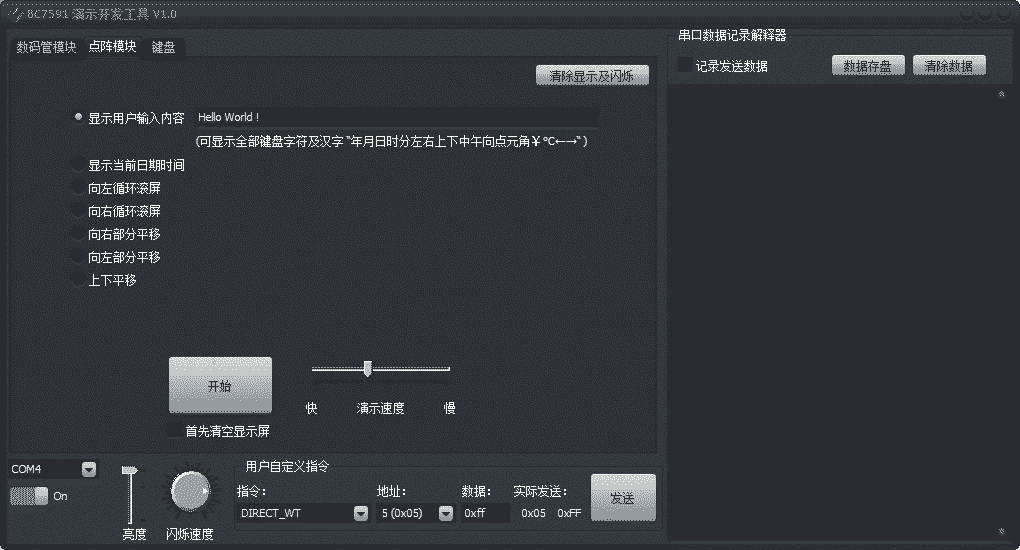

BC7591開發板軟件點陣控制頁面

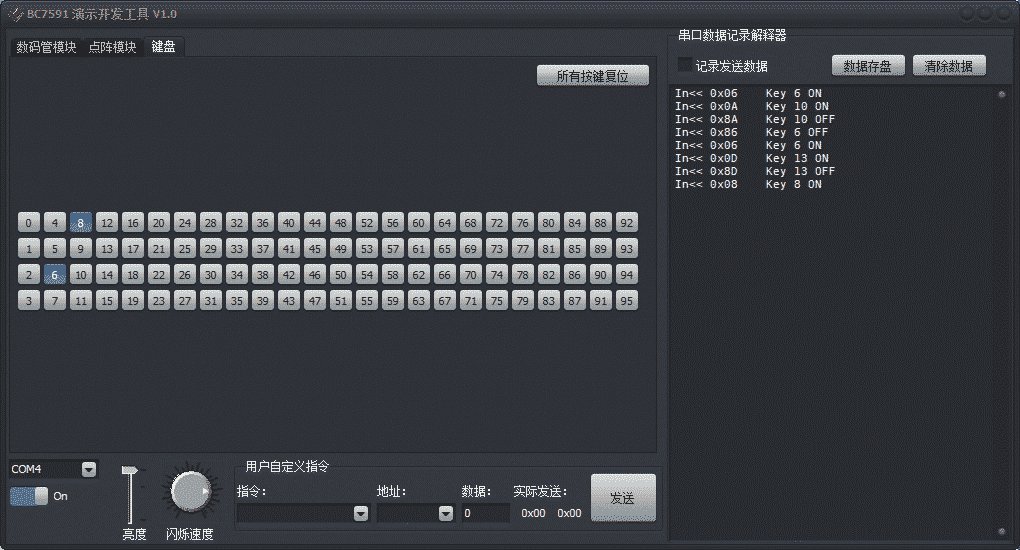

BC7591開發板軟件鍵盤顯示頁面
