BC7591是一款單片能驅動32位8段數碼管或256只LED的LED顯示驅動器和96鍵鍵盤接口芯片。BC7591還具有特殊指令，可以將各顯示位的小數點段用作額外的數碼管位，因此總共可以擁有4個額外的顯示位，最多構成36位數碼管顯示。256個LED可組成32×8的LED矩陣，BC7591具有專門用于點陣顯示的指令，如滾屏指令等。

BC7591所有的LED顯示段均可直接尋址，前128只LED可控制獨立閃爍，后128只可按位閃爍，閃爍速度可調。芯片具有16級顯示亮度。BC7591具有內部譯碼器，直接接受數值即可顯示出相應字符，并同時可以直接寫入顯示寄存器，用以顯示用戶定義的特殊字符。

通過外接不同數量的移位寄存器，BC7591可以構成以下應用：

外接1片74HC164：

• 9位數碼管顯示+32鍵鍵盤

外接2片74HC164：

• 18位數碼管顯示+64鍵鍵盤

外接3片74HC164：

• 27位數碼管顯示+96鍵鍵盤
• 24×8 LED點陣顯示+96鍵鍵盤

外接4片74HC164：

• 36位數碼管顯示+96鍵鍵盤
• 9位數碼管+24×8 LED點陣+96鍵鍵盤
• 32×8 LED點陣+96鍵鍵盤

BC7591采用UART接口，可以方便地與任何具有UART的接口的處理器相連，并可輕易地完成電氣隔離或通過RS-485/RS-422接口實現遠程顯示和鍵盤。通過USB-UART轉換器，也可以很容易地與計算機相連，實現電腦上的調試和應用。

提供C語言和Arduino兩種驅動庫，通過驅動庫，用戶可以用少于10行的代碼，實現包括十進制顯示、十六進制顯示、單按鍵、長按鍵以及組合鍵、包括長時間無按鍵檢測等功能。

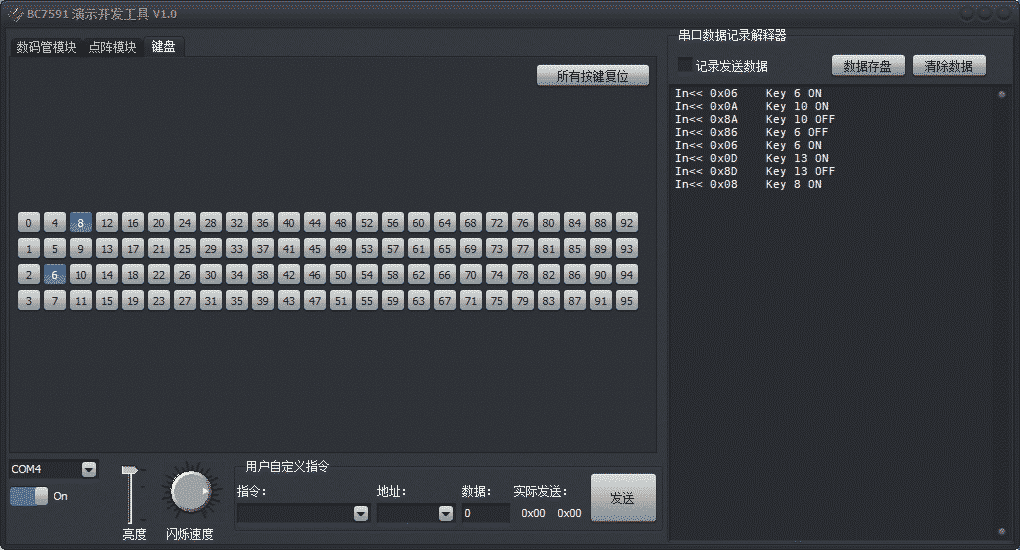

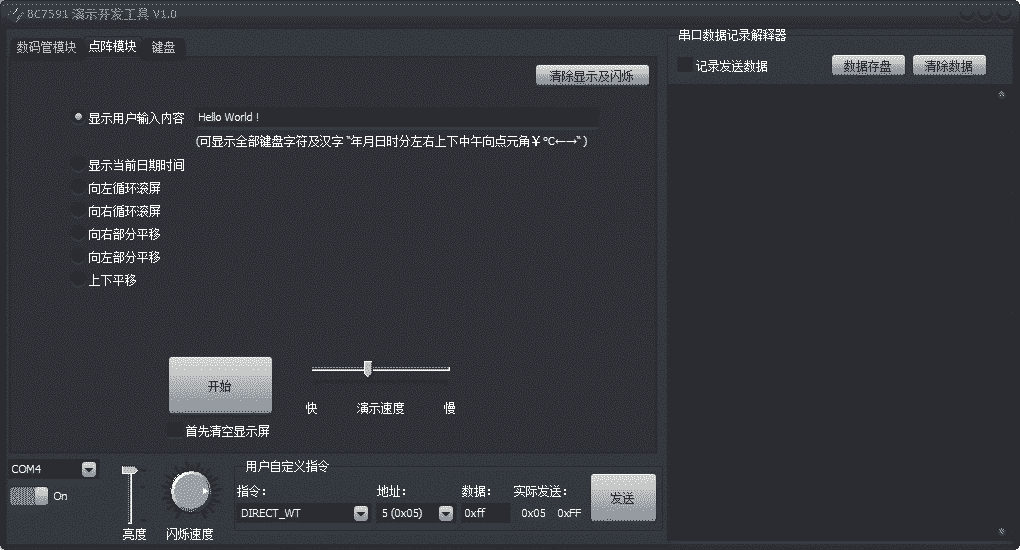

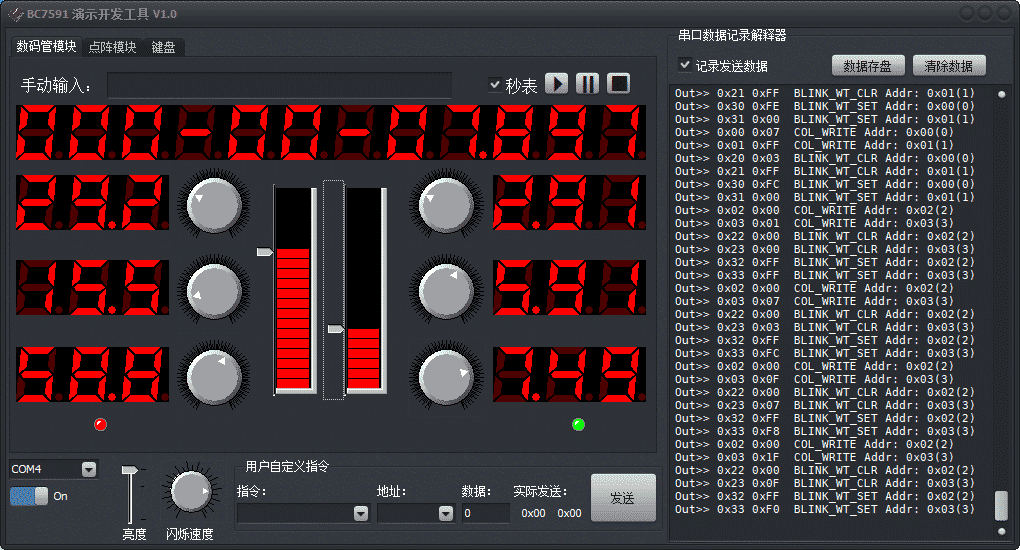

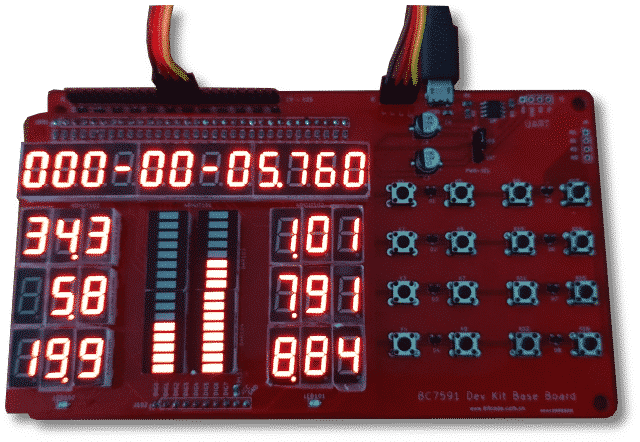

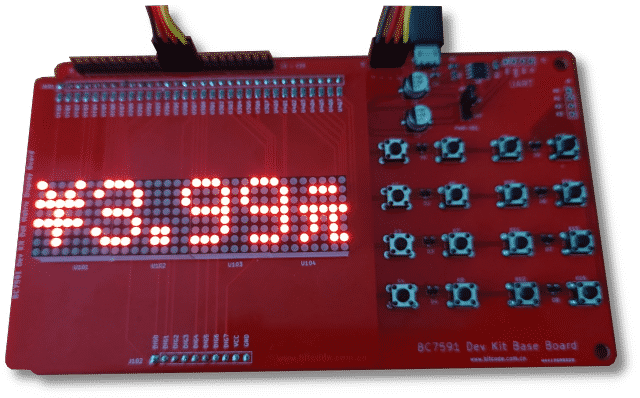

BC7591開發套件，具有數碼管顯示和LED點陣兩套電路，板載USB-UART轉換芯片，連接電腦后，配合PC上軟件，可以完成數碼管顯示和點陣顯示的演示，或者發送用戶定義的任意指令，同時軟件還可以實時顯示開發板上鍵盤的狀態。軟件上有串口數據計數解釋器，可以將演示過程中發送的所有指令實時記錄下來，并可存盤供用戶仔細研究。

提供了PC端的輔助軟件，該軟件通過USB-UART轉換器連接BC7595電路，可以實現顯示演示、用戶任意指令發送、鍵盤狀態顯示等功能。
