BC727x芯片開發調試?yán)鳌?/p>

此控制板使用USB-SPI專用芯片，通過USB口與電腦相連，使用USB-HID協議，操作系統中已經預置驅動，因此無需安裝驅動，只需要配合“BC727x演示及測試軟件”，即可用來調試BC727x系列芯片。該軟件為綠色軟件，無需安裝，可在U盤中運行。

應用場景：

• 使用此板連接用戶電路，可運行演示程序或發送單個指令，觀察硬件工作狀態，調試硬件問題
• 使用此板連接用戶電路，在電腦上實時觀察按鍵狀態，確認鍵盤正常工作

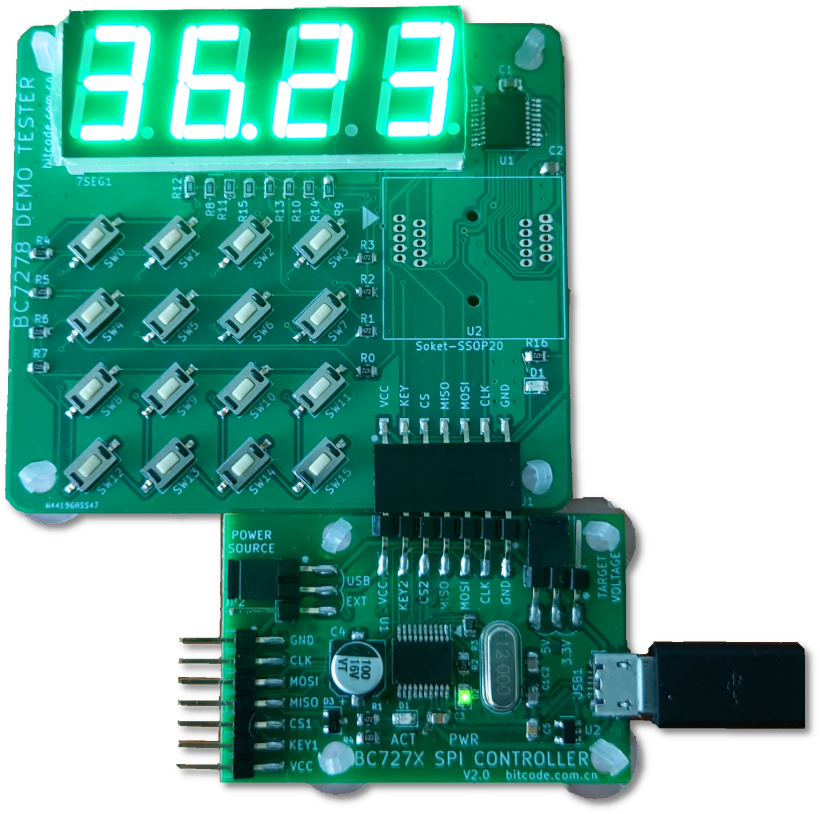

• 使用此板連接對應芯片測試板，運行演示程序，可以驗證芯片的好壞

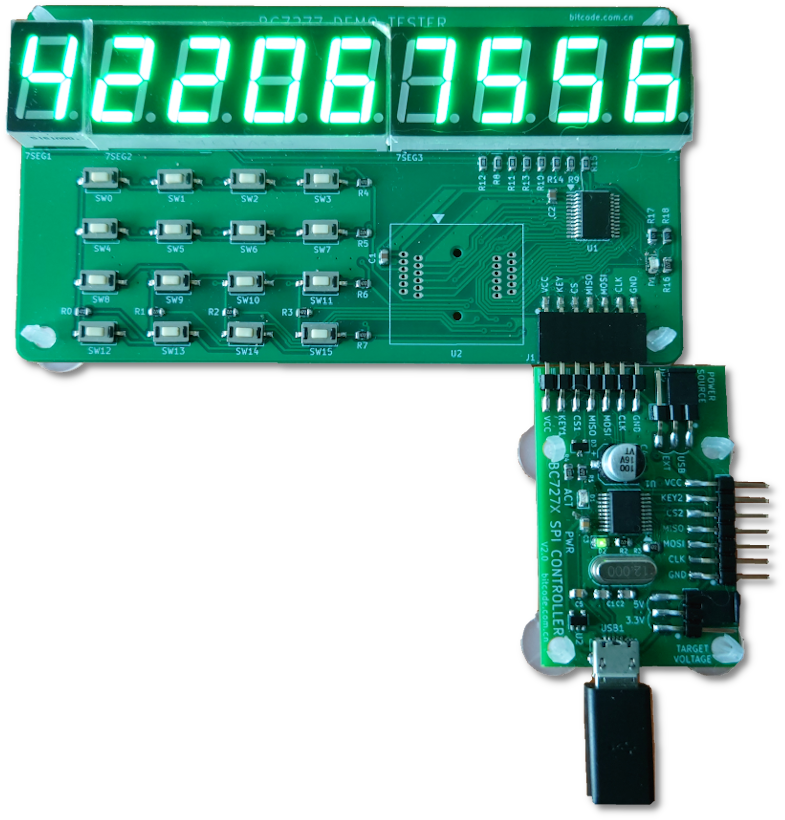

• 使用此板連接對應芯片演示板，可以運行單條指令觀察執行效果，運行演示程序了解芯片功能。

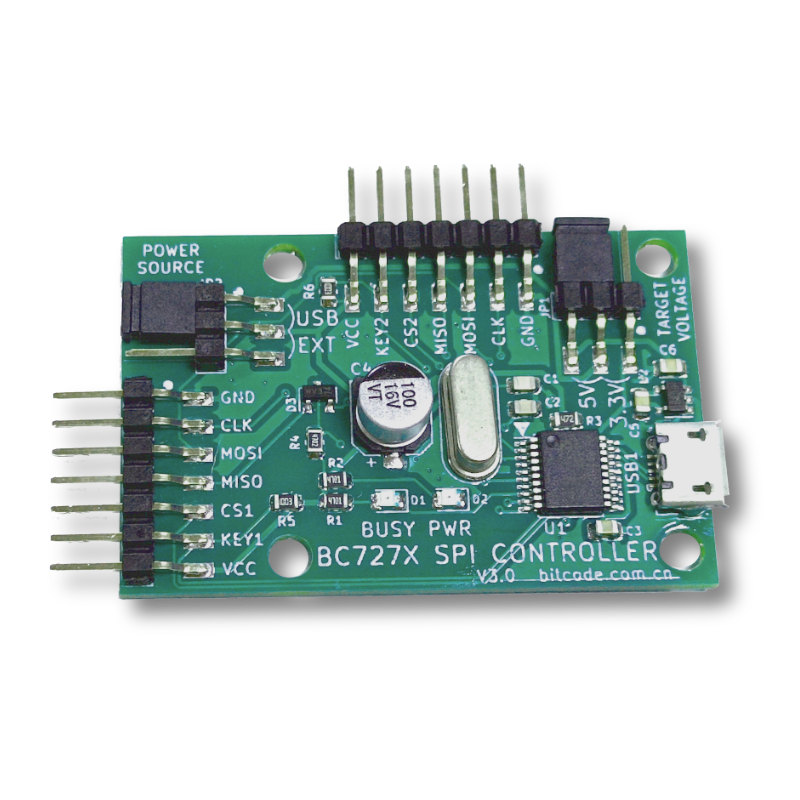

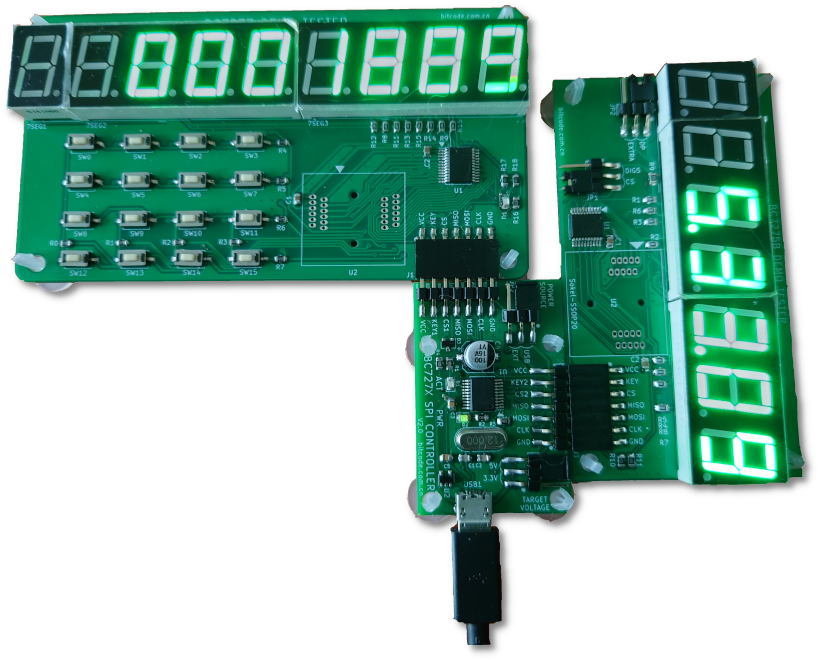

此控制板上有2個SPI接口，每個接口都具有BC727x所需的所有信號：CLK，MOSI，MISO，CS，和KEY。兩個SPI口時鐘和數據線共用，以CS信號選擇。因此控制板可以同時驅動兩個相同和不同型號的BC727x電路，兩邊可以同時運行不同的演示程序而不互相影響，兩邊的鍵盤顯示亦各自獨立。

控制板可以選擇目標板由USB供電或由目標板自身供電，電壓可以選擇5V或3.3V。

軟件上可以調整SPI接口的時鐘速率，調整范圍24kbps-128kbps.

測試演示程序包括：

1. 十進制計數(無引導0) – 使用驅動庫函數
2. 十進制計數(保留引導0) – 使用驅動庫函數
3. 十六進制計數 – 使用驅動庫函數
4. 群寫入(全局寫入)
5. 段尋址指令演示

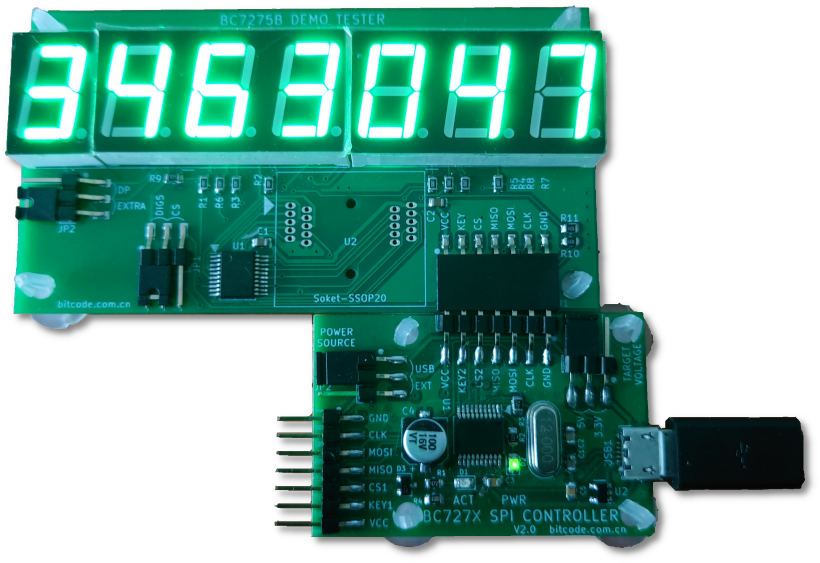

6. 擴展位數字顯示 (用于BC7275)
7. 按位閃爍演示
8. 單獨段閃爍演示
9. 顯示日期時間

下載BC727X演示測試軟件：
