BC7277開發工具。

使用SSOP24測試座替代實際BC7277芯片，除了一般輔助電路調試功能外，可以用于測試芯片，適用于有這方面需求的用戶。

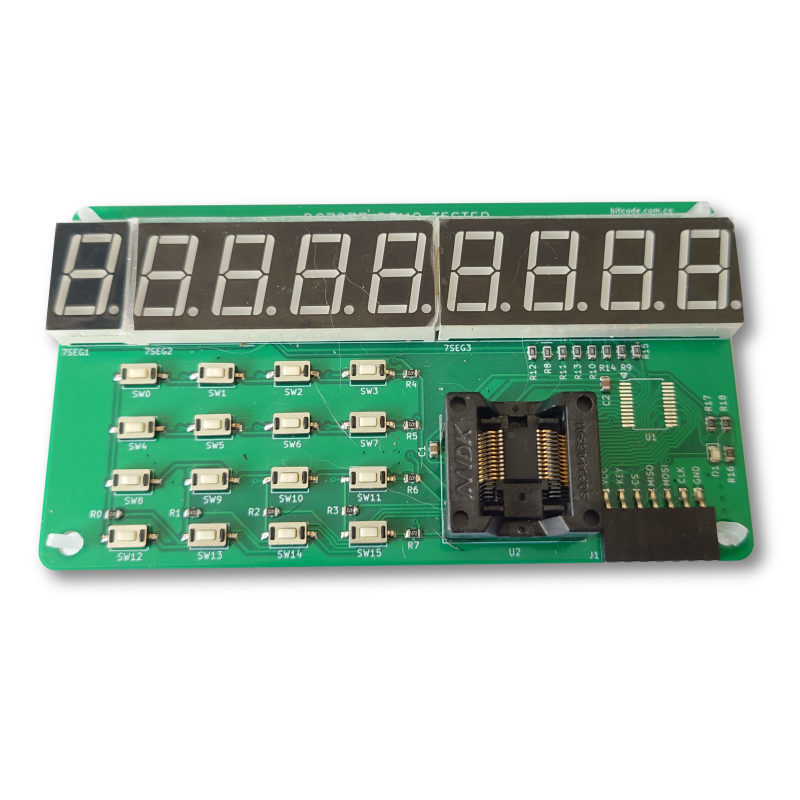

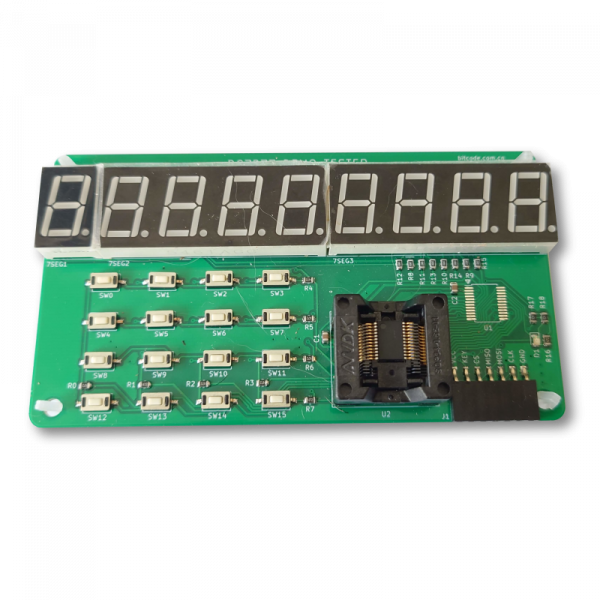

板上包含完整的BC7277應用電路，包括9只0.56吋數碼管及16鍵鍵盤，以及KEY引腳狀態指示燈。

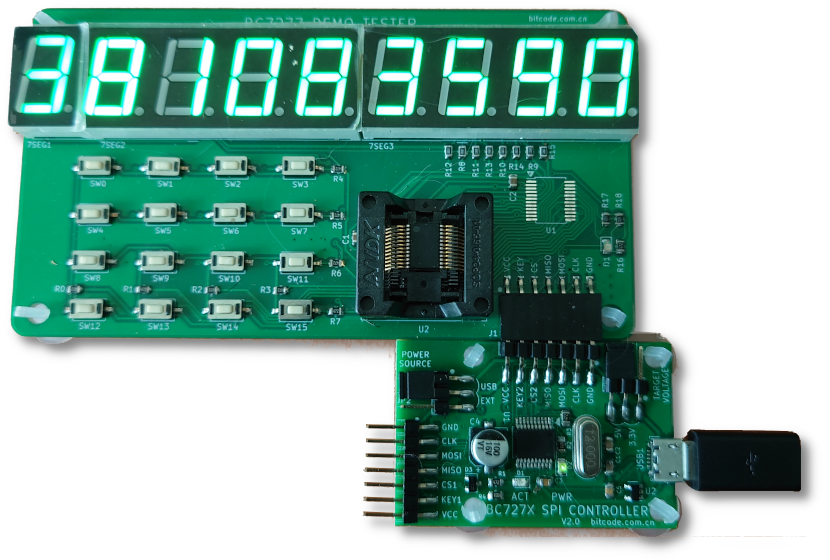

電路板上焊接7線插座，引出SPI接口和電源，可以直接插入BC727x控制板(USB轉SPI) ，配合軟件利用電腦演示調試BC7277的各項指令和功能，也可連接用戶電路板，調試用戶軟件。

應用場景：

• 免除制作電路板步驟，直接進行顯示及鍵盤部分軟件開發
• 開發中遇到問題時，作為確定可工作的電路，提供對照參考，快速定位軟件和硬件錯誤
• 演示BC7277的各項功能，獨立觀察各項指令的執行結果
• 測試BC7277芯片

BC7277 演示測試板相關資料：
