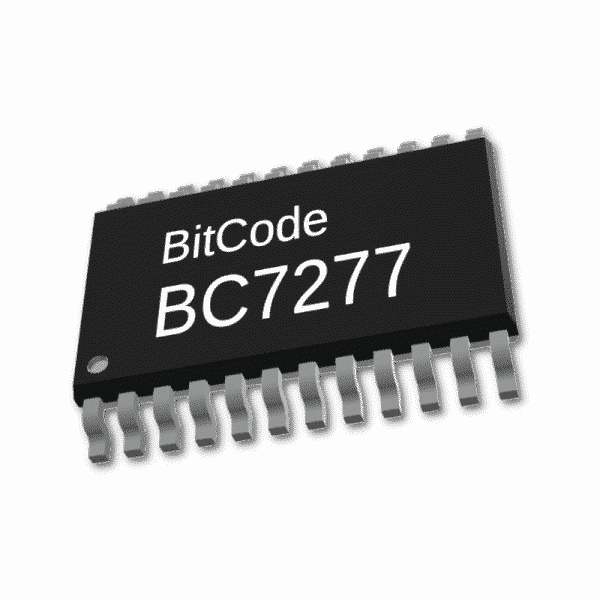

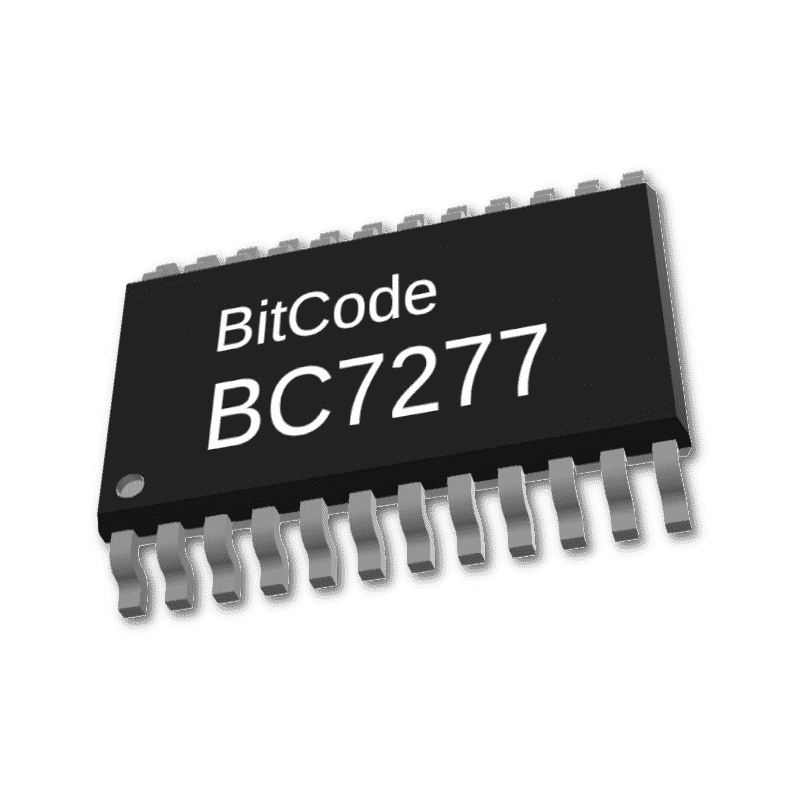

BC7277是單片9位數碼管驅動芯片，無需外圍電路，即可驅動最多9位數碼管或者72只獨立LED.

BC7277所有LED顯示段均可獨立尋址，前64只LED可獨立控制閃爍，閃爍速度可調，便于用于作為LED指示燈使用。同時內部含有譯碼器，可直接在7段數碼管上顯示0-F的數字，而且譯碼顯示不會影響小數點位，可以將不用的小數點用作LED指示燈而無需在編程上做特殊考慮。

BC7277可使用BC727X驅動庫，用戶只需幾條語句，即可完成十進制數字顯示、十六進制數字顯示、按位閃爍等基本顯示功能，并獲得包括單按鍵、長按鍵、組合鍵在內的全功能鍵盤。

• 工作電壓 2.7-5.5V

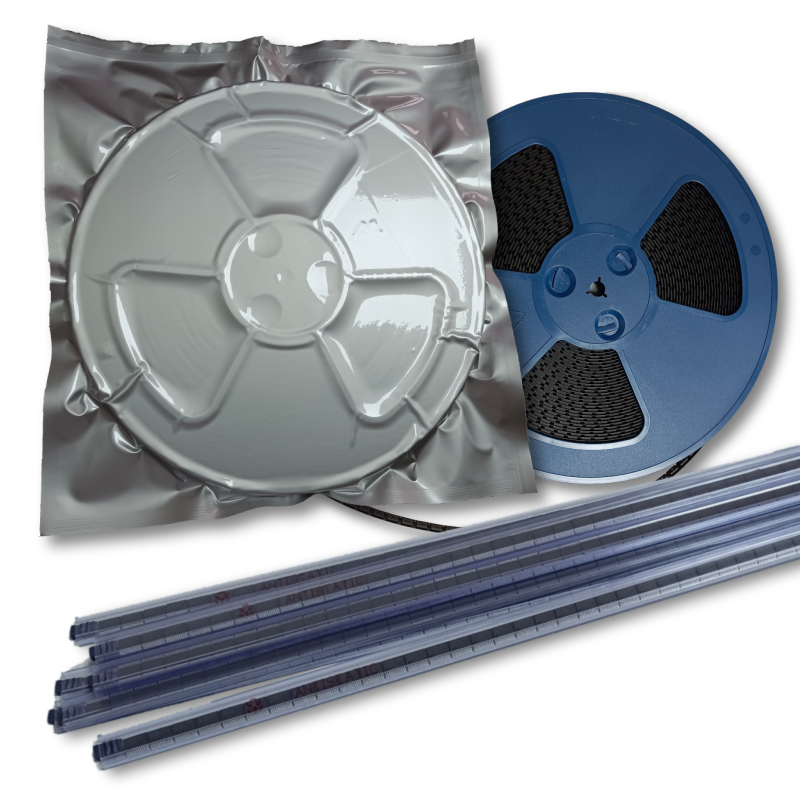

• SSOP24封裝

我們提供了BC7277演示板、BC7277測試板、USB接口控制板等相應的開發工具，可以幫助您快速完成產品開發，解決開發中遇到的問題。

BC7277演示板與USB控制板

BC7277演示板/測試板和USB控制板即可單獨使用，也可配套使用。演示板/測試板上為標準的BC7277應用電路。測試板和演示板的區別在于測試板將芯片替換為SSOP24的測試座，方便更換芯片，可以用來做芯片的測試。

演示板/測試板可以通過接口連接用戶電路板，用戶可以不必制作電路板，即可進行相應軟件的開發，而在用戶電路板遇到問題不能正常工作時，演示板/測試板可以作為對比參考，快速定位硬件和軟件故障。

USB控制板連接電腦使用，配合專用軟件，可以利用電腦驅動演示板/測試板或用戶的電路，運行演示程序，或執行單條指令，觀察每條指令的執行效果。

BC727X USB控制板軟件界面

BC7277相關下載：
