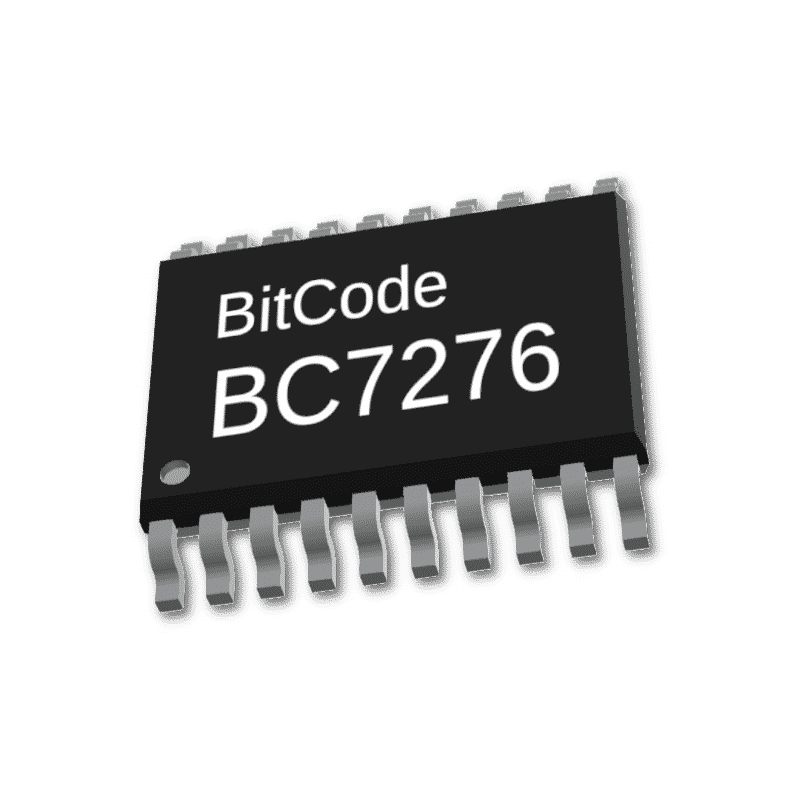

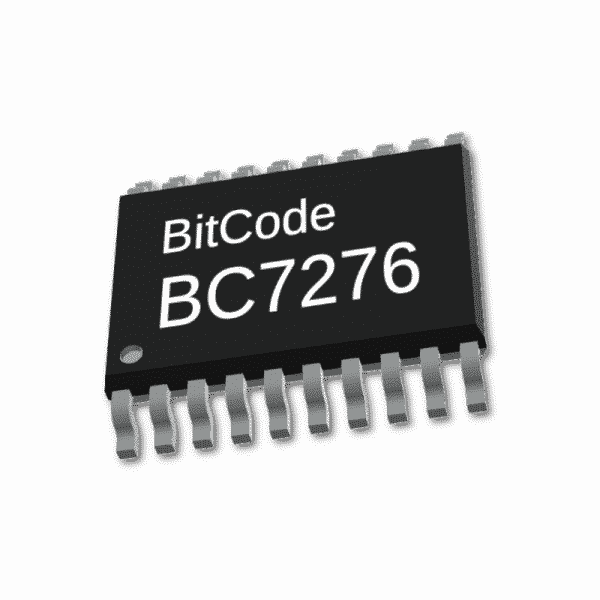

BC7276 – 16位128段LED顯示及16鍵鍵盤芯片
¥6.49
BC7276 8/16位數碼管驅動+16鍵鍵盤接口
價格：
- 1-9片?? ￥6.49
- 10-49片? ￥4.99
- 50-99片? ￥3.99
- 100-999片?? ￥3.30
- 1000+ ? ￥3.05
(購物車內自動按批量?jī)r(jià)結算)
BC7276采用外接驅動，通過外接移位寄存器的數量，決定驅動LED段數的多少。同時BC7276具有16鍵鍵盤接口。外接1片74HC164，可以驅動8位數碼管，或者64只獨立LED，當使用2片HC164時，可以驅動16位或128只LED.
BC7276所有LED顯示段均可獨立尋址，前64只LED可獨立控制閃爍，閃爍速度可調，便于用于作為L(zhǎng)ED指示燈使用。所有數碼管均可按位閃爍顯示。同時內部含有譯碼器，可直接在7段數碼管上顯示0-F的數字，而且譯碼顯示不會影響小數點位，可以將不用的小數點用作LED指示燈而無需在編程上做特殊考慮。
BC7276可使用BC727X驅動庫，用戶只需幾條語句，即可完成十進制數字顯示、十六進制數字顯示、按位閃爍等基本顯示功能，并獲得包括單按鍵、長按鍵、組合鍵在內的全功能鍵盤。
- 工作電壓 2.7-5.5V
- SSOP20封裝
我們提供了USB接口控制板作為相應的開發工具，可以幫助您快速完成產品開發，解決開發中遇到的問題。
BC727X USB控制板
USB控制板連接電腦使用，配合專用軟件，可以利用電腦驅動用戶電路，運行演示程序，或執行單條指令，觀察每條指令的執行效果。
BC727X USB控制板軟件界面
BC7276相關下載：
| 資料名稱 | 下載 |
| BC7276 技術手冊 | |
| BC727x系列芯片驅動庫 說明書 | |
| BC727x系列芯片驅動庫V3.2(含源碼、說明書、例程，硬件及軟件模擬SPI均可使用，10行以?xún)?nèi)代碼實現顯示和全功能鍵盤) | |
| BC727X 芯片示例程序 (使用驅動庫版本，硬件及軟件模擬SPI，使用及不使用中斷。STM32，STC8G兩種代碼。詳情內見ReadMe.txt文件) | |
| BC727x USB轉SPI 控制板電路圖 | |
| BC727x演示及測試軟件電腦版，無需安裝，無需驅動 |
