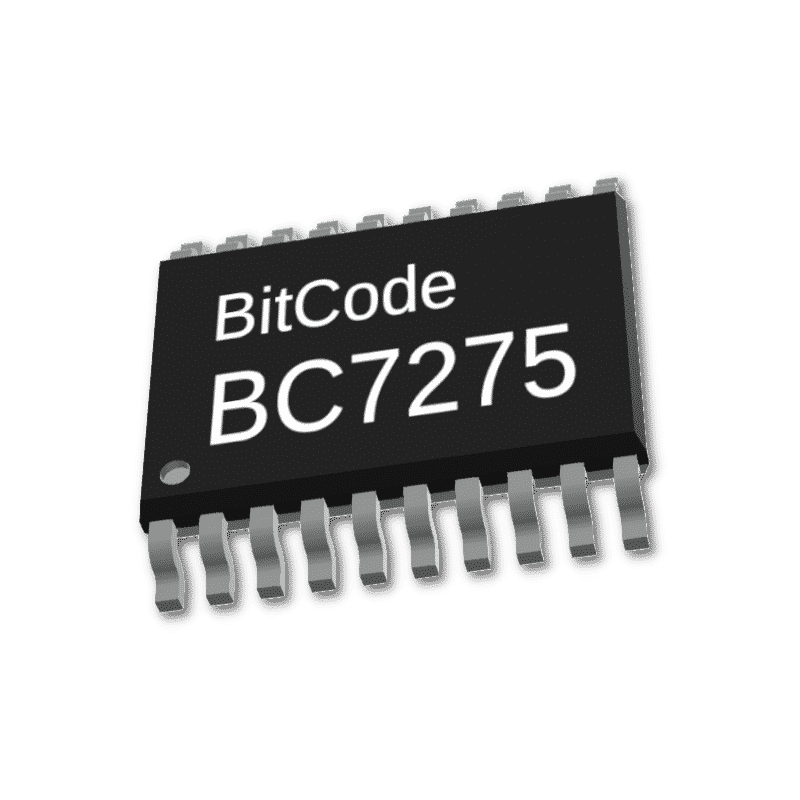

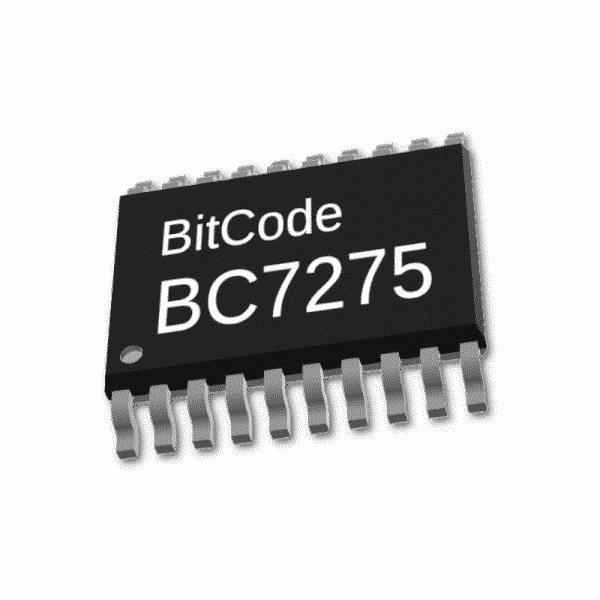

BC7275是單片6位數碼管驅動芯片，無需外圍電路，即可驅動最多6?位數碼管或者48只獨立LED.

BC7275可選擇工作于使用片選(CS)和不使用片選模式，不使用片選時，可驅動6位數碼管，而使用片選時，可驅動5位，但可以在同一SPI總線上使用多片BC7275.

BC7275所有LED顯示段均可獨立尋址，并可獨立控制閃爍，閃爍速度可調，便于用于作為LED指示燈使用。同時內部含有譯碼器，可直接在7段數碼管上顯示0-F的數字，而且譯碼顯示不會影響小數點位，可以將不用的小數點用作LED指示燈而無需在編程上做特殊考慮。

BC7275可使用BC727X驅動庫，用戶只需幾條語句，即可完成十進制數字顯示、十六進制數字顯示、按位閃爍等基本顯示功能。

• 工作電壓 2.7-5.5V
• SSOP20封裝

我們提供了BC7275演示板、BC7275測試板、USB接口控制板等相應的開發工具，可以幫助您快速完成產品開發，解決開發中遇到的問題。

BC7275演示板和USB控制板

BC7275演示板/測試板和USB控制板即可單獨使用，也可配套使用。演示板/測試板上為標準的BC7275應用電路，并有跳線可以選擇是否使用片選，是否使用小數點段組成額外顯示位等設置。測試板和演示板的區別在于測試板將芯片替換為SSOP20的測試座，可以方便更換芯片，可以用來做芯片的測試。

演示板/測試板可以通過接口連接用戶電路板，用戶可以不必制作電路板，即可進行相應軟件的開發，而在用戶電路板遇到問題不能正常工作時，演示板/測試板可以作為對比參考，快速定位硬件和軟件故障。

USB控制板連接電腦使用，配合專用軟件，可以利用電腦驅動演示板/測試板或用戶的電路，運行演示程序，或執行單條指令，觀察每條指令的執行效果。

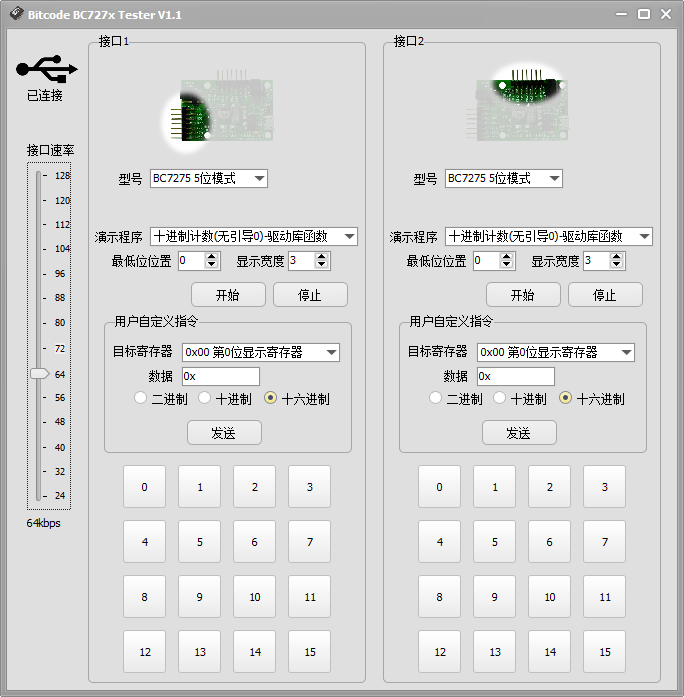

BC727X USB控制板軟件界面

BC7275相關下載：
