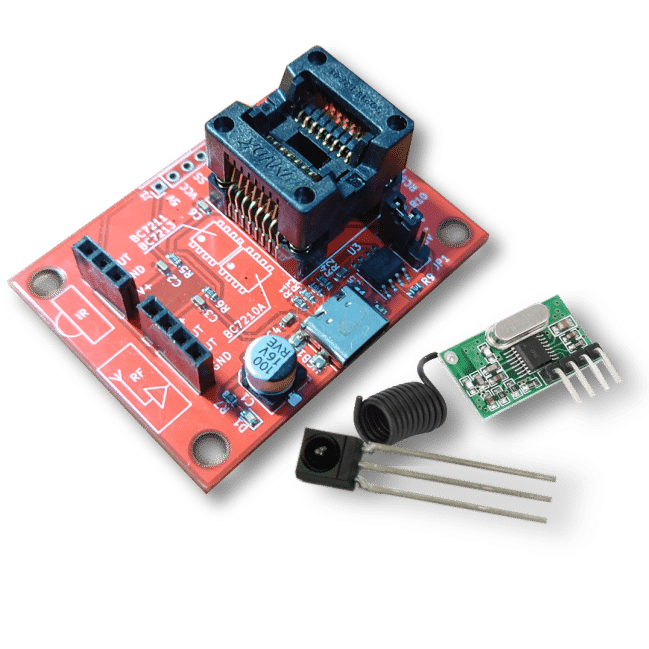

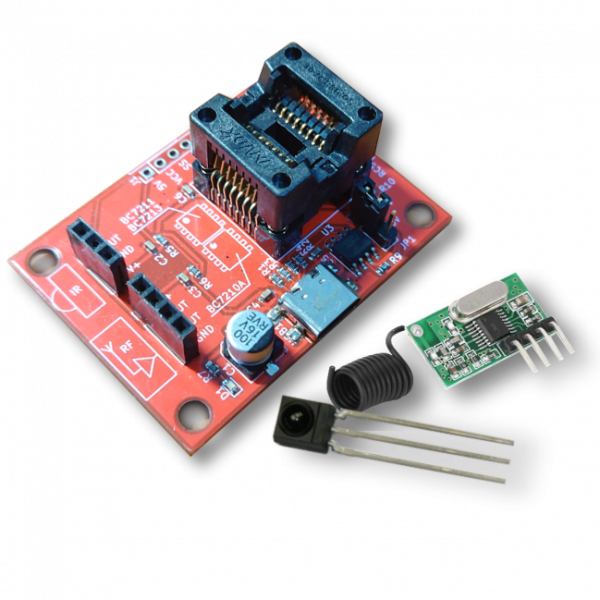

板上安裝表貼測試座，可以測試BC7210A，BC7211及BC7213產品或用于產品評估和開發調試。

采用USB-C接口，內置USB-UART轉換芯片，支持Windows, MacOS, Linux及Android等各種操作系統。

此測試板可以支持的芯片包括：

• BC7210A —— NEC碼/RC5碼紅外遙控譯碼芯片
• BC7211 —— NEC碼紅外遙控譯碼芯片
• BC7213 —— RF遙控譯碼芯片

支持的NEC碼紅外遙控編碼芯片包括 uPD6121, uPD6122, TC9012, TC9028, TC9243, LC7426, PT2122, PT2210, PT2222, SC6121, SC9012, SC9243, BU5777, D1913等。

BC7210A支持的RC5碼紅外遙控編碼芯片包括SAA3010，HS3010，SC3010等。

BC7213支持的RF遙控編碼芯片包括PT2262，PT2260，PT2264，EV1527，HS2240，CMT21xx，HCS1xx, HCS2xx, HCS3xx, HCS4xx, HCS5xx

本解碼板上的USB-串口轉換芯片為HOLTEK公司的HT42B534芯片，該芯片在Windows 10及Linux和Max OS操作系統下，可自動加載驅動程序，做到即插即用。在Windows 8或者更早版本的操作系統下，需要安裝驅動程序，用戶可以到HOLTEK（合泰）的官網下載其驅動程序：https://www.holtek.com.cn/productdetail/-/vg/42B534-x (Documents欄目下，USBBridgeSetup_CA.zip文件），該芯片同時可提供Android操作系統的驅動。

連接系統后，本解碼板在系統中表現為一個串口設備，紅外解碼芯片的串口數據格式為波特率9600，RF解碼芯片波特率為19200，均為8位數據，無奇偶校驗，1個停止位，無流控制。在NEC模式下，每次輸出3個字節，在RC5模式下，每次輸出兩個字節。RF解碼芯片的輸出字節數由編碼芯片的格式?jīng)Q定。

用戶可以使用串口助手等軟件觀察解碼板的輸出，請注意輸出數據為十六進制原始數據，并非ASCII字符串。詳細情況，請參閱《BC721x 遙控解碼芯片測試板說明書》

除了USB接口，板上還將BC7210A的所有輸入輸出信號和電源都預留了接口，用戶可以直接將解碼板和用戶電路相連。
