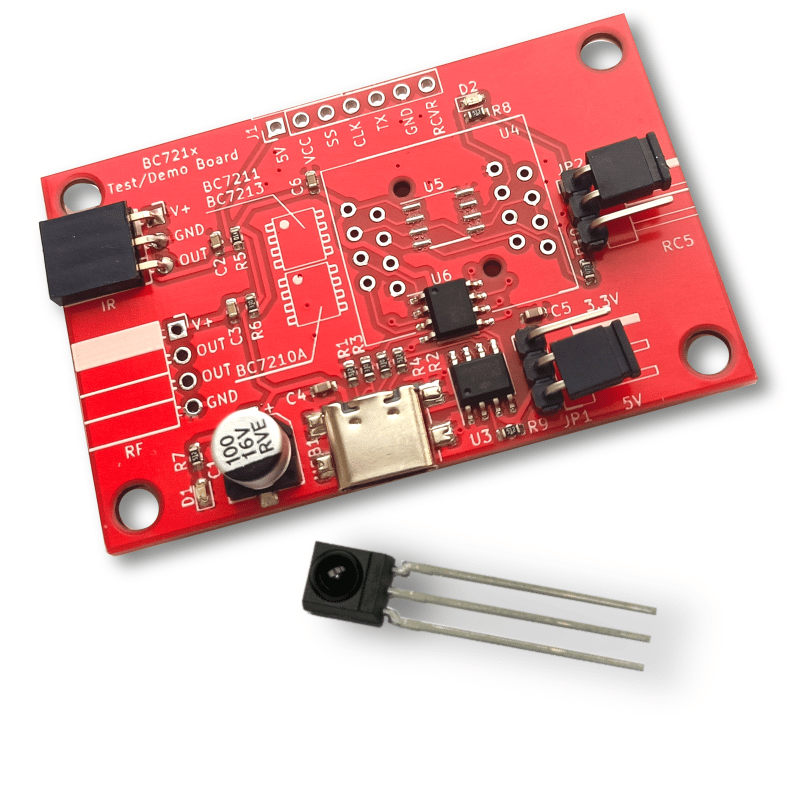

板上BC7210A標準電路及UART-USB轉換芯片，可直接連接電腦查看輸出數據，支持Windows, MacOS, Linux及Android等各種操作系統。

紅外接收頭采用可更換設計，可供測試用戶自選紅外接收頭用。

支持的NEC碼紅外遙控編碼芯片包括 uPD6121, uPD6122, TC9012, TC9028, TC9243, LC7426, PT2122, PT2210, PT2222, SC6121, SC9012, SC9243, BU5777, D1913等，RC5碼紅外遙控編碼芯片包括SAA3010，HS3010，SC3010等。

本解碼板上的USB-串口轉換芯片為HOLTEK公司的HT42B534芯片，該芯片在Windows 10及Linux和Max OS操作系統下，可自動加載驅動程序，做到即插即用。在Windows 8或者更早版本的操作系統下，需要安裝驅動程序，用戶可以到HOLTEK（合泰）的官網下載其驅動程序：https://www.holtek.com.cn/productdetail/-/vg/42B534-x (Documents欄目下，USBBridgeSetup_CA.zip文件），該芯片同時可提供Android操作系統的驅動。

連接系統后，本解碼板在系統中表現為一個串口設備，紅外解碼芯片的串口數據格式為波特率9600，8位數據，無奇偶校驗，1個停止位，無流控制。在NEC模式下，每次輸出3個字節，在RC5模式下，每次輸出兩個字節。詳見BC7210A數據手冊。

用戶可以使用串口助手等軟件觀察解碼板的輸出，請注意輸出數據為十六進制原始數據，并非ASCII字符串。

除了USB接口，板上還將BC7210A的所有輸入輸出信號和電源都預留了接口，用戶可以直接將解碼板和用戶電路相連。

相關下載：
