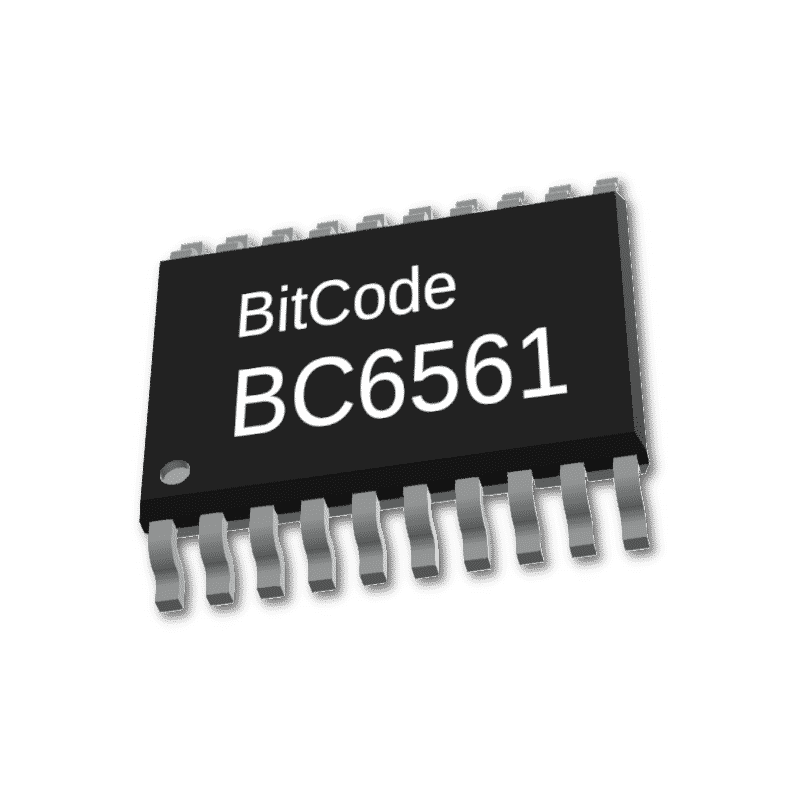

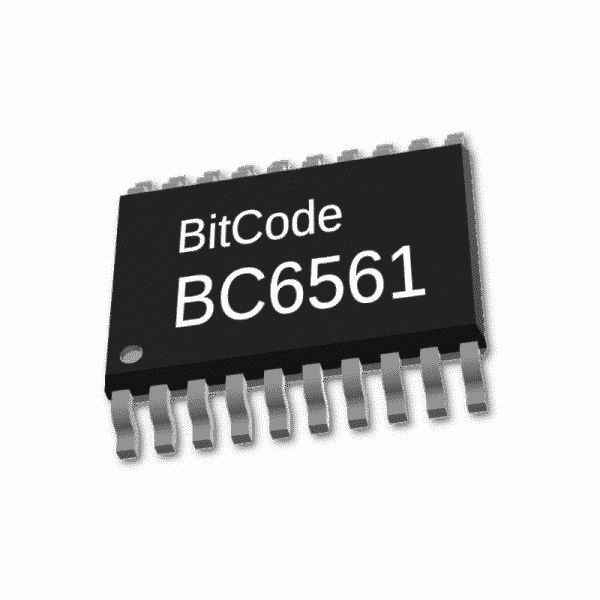

BC6561是單片7×8矩陣鍵盤接口芯片。SSOP20封裝，無需任何外圍元件。輸出采用單線UART接口，占用口線最少，且可以很容易地實現電氣隔離或轉換為RS-485電平實現遠程鍵盤。

BC6561支持檢測單鍵按下，單鍵釋放，組合鍵，單鍵長按鍵，組合鍵長按鍵，以及長時間無按鍵等各種情況。配合驅動庫，用戶可以用10行以內的代碼，實現包括上述所有功能的全功能鍵盤。

我們同時還提供了Arduino庫，BC6561可以用于任何Arduino系統。

我們提供的BC6561鍵盤接口板可以用來輔助BC6561的開發，板上已是BC6561完整電路，用戶無需再制作電路板，即可驗證芯片功能，調試用戶軟件。

BC6561矩陣按鍵接口板

BC7591開發板軟件也可以用來協助BC6561的開發，因為兩款芯片的鍵盤接口部分協議完全一致，可以利用該軟件的鍵盤調試界面來調試BC6561的鍵盤。使用時只需使用USB-UART轉換器，將BC6561芯片或者BC6561鍵盤接口板的TX信號與計算機的RX口相連，即可在軟件上看到實時的鍵盤狀態，并且能在軟件上看到實際傳送的鍵碼和解釋。

BC7591開發板軟件鍵盤調試界面

BC6561相關下載：
