BC7278 4位(32段)LED數碼管顯示及16鍵鍵盤驅動芯片
?
?
?
?
?
?
?
?
?
?
?
?
?
千片價￥1.90
無需外圍電路，BC7278可驅動4位數碼管或32只獨立LED，并可提供16鍵鍵盤接口，非常適于用于LED數碼管顯示的儀器儀表。
可控制按數字位閃爍或任意獨立LED閃爍，閃爍過程無需CPU參與。
提供BC727X芯片驅動庫，用戶可以用10行以內代碼實現包括10進制顯示、16進制顯示、浮點數顯示，普通單鍵、組合鍵、長按鍵，以及長時間無按鍵檢測在內的全功能顯示和鍵盤功能。驅動庫使用步驟：
- “include”驅動庫頭文件
- 提供SPI口操作函數(硬件或軟件模擬均可)
- 調用庫函數實現顯示和全功能鍵盤功能
BC7278特點：
- 標準SPI接口，可以利用單片機硬件接口資源
- 2線(無鍵盤)/3線連接方式
- 可以譯碼顯示，也可以直接寫入顯示寄存器，顯示任意字型
- 支持段尋址，可以單獨控制任意顯示段(LED)
- 任意LED可單獨閃爍
- 閃爍速度可調
- 鍵盤接口可支持組合鍵和長按鍵
- 2.7-5.5V工作電壓
- SSOP20小體積封裝
?
建議零售價:
- 1-9片: ￥3.99
- 10-49片: ￥3.49
- 50-99片: ￥2.99
- 100-999片: ￥2.40
- 1000+ : ￥1.90
(附贈直插轉換板，免費順豐郵寄)
相關下載
| 資料名稱 | 下載 |
| BC7278 技術手冊 | |
| BC727x系列芯片驅動庫 技術手冊 | |
| BC727x系列芯片驅動庫V5.0 (2024-08-28，含源碼及例程，10行以內代碼實現顯示和全功能鍵盤) | |
| BC727X 芯片示例程序 (使用驅動庫V5.0，硬件及軟件模擬SPI，使用及不使用中斷。STM32，STC8G兩種代碼。詳情內見ReadMe.txt文件) | |
| BC7278 演示測試板電路圖 | |
| BC727x USB轉SPI 控制板電路圖 | |
| BC727x演示及測試軟件電腦版，無需安裝，無需驅動 |
相關產品
BC727x調試?yán)?/strong>，USB轉SPI BC727x專用控制板。
USB-HID接口，無需安裝驅動程序，解壓后即可運行。配合我公司演示測試軟件，可以運行多種測試程序演示BC727x系列各型號功能。
- 可發送任意單條用戶自定義指令，用以測試各指令執行的效果。
- 在電腦上實時顯示用戶板鍵盤狀態。
- 可通過片選同時控制兩塊BC727x電路，兩邊同時運行不同程序。
- 可選擇由USB供電或用戶板供電。電壓3.3-5.0V
?
典型應用：
1. 用來調試用戶電路板，驗證硬件。
2. 和各芯片演示、測試電路板共同使用，了解各種功能及指令效果。
零售價￥25.00

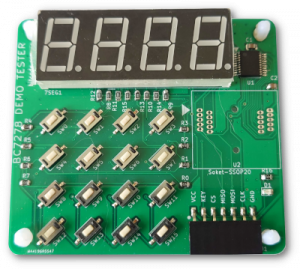

BC7278演示板，包含BC7275B芯片和4位數碼管顯示，并帶有16鍵鍵盤和KEY引腳狀態指示燈。
如果做好電路發現無法工作，往往一時難以判斷是硬件還是軟件部分的問題，借助演示板調試用戶軟件，可排除不必要的來自硬件故障的干擾。
零售價￥18.00

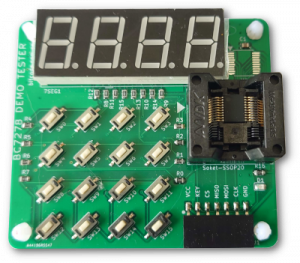

BC7278測試板，與上面演示板相同，但使用可更換芯片的SSOP測試座，適用于對芯片有測試需求的用戶。
零售價￥48.00（不含BC7278芯片）
SMD-DIP轉換板。方便您對樣品進行測試，每位免費樣品申請者可隨芯片獲贈一片相應轉換板。
- 非賣品，隨免費樣品贈送
