BC7275 6?位(48段)LED數碼管顯示驅動芯片
BC7275B是一款單片數碼管驅動芯片，該芯片無需外圍電路，即可驅動最多6?位數碼管顯示或者48個獨立LED。目前銷售為BC7275B版本，是BC7275A的升級版。BC7275支持16進制譯碼，寫入數值即顯示相應字形，無需用戶自己編寫譯碼表，且譯碼顯示不影響小數點，可將不用的小數點直接作為單獨指示燈使用，編程中無需特殊考慮；所有LED可單獨控制，可按位或任意單獨LED閃爍，閃爍功能只需一個指令，閃爍過程無需CPU參與。
該芯片可工作于有片選和無片選兩種方式，工作于無片選方式時，可驅動6位數碼管，同時有專用指令可將各小數點段用作額外數碼管位，從而最多驅動6?位數碼管；而使用片選時，最多驅動5位數碼管。使用片選時SPI總線上可以掛載多片BC7275A。
提供BC727X芯片驅動庫，用戶只需2、3行代碼，就可以完成基本顯示功能，包括：顯示十進制數、顯示16進制數字，顯示浮點數等，使用驅動庫步驟如下:
- “include”驅動庫頭文件
- 提供SPI口操作函數(硬件或軟件模擬均可)
- 調用庫函數完成顯示
BC7275主要特點：
- 標準SPI接口，可以利用單片機硬件接口資源
- 有2線/3線(帶片選)連接方式可選
- 無需外圍器件
- 6?位，可連續顯示0,000,000~6,999,999范圍的數值
- 可以譯碼顯示，也可以直接寫入顯示寄存器，顯示任意字型
- 支持段尋址，可以單獨控制任意顯示段(LED)的開/關
- 可按位或按LED閃爍
- 所有LED均可獨立閃爍
- 閃爍速度可調
- 與其它BC727X系列芯片代碼兼容，增加顯示位只需替換芯片
- 工作電壓2.7-5.5V
- SSOP20小體積封裝
建議零售價：
- 1-9片 ￥6.49
- 10-49片 ￥4.99
- 50-99片 ￥3.99
- 100-999片 ￥3.30
- 1000+ ￥3.05
(隨贈直插轉換板，免費順豐郵寄)
相關下載
| 資料名稱 | 下載 |
| BC7275B 技術手冊 | |
| BC727x系列芯片驅動庫 說明書 | |
| BC727x系列芯片驅動庫V5.0(2024-08-28，含源碼及例程，10行以內代碼實現顯示和全功能鍵盤) | |
| BC727X 芯片示例程序 (使用驅動庫V5.0，硬件及軟件模擬SPI，使用及不使用中斷。STM32，STC8G兩種代碼。詳情內見ReadMe.txt文件) | |
| BC7275 演示及測試板電路圖 | |
| BC727x USB轉SPI 控制板電路圖 | |
| BC727x演示及測試軟件電腦版，無需安裝，無需驅動 |
相關產品
BC727x調試?yán)?/strong>，USB轉SPI BC727x專用控制板。
USB-HID接口，無需安裝驅動程序，解壓后即可運行。配合我公司演示測試軟件，可以運行多種測試程序演示BC727x系列各型號功能。
- 可發送任意單條用戶自定義指令，用以測試各指令執行的效果。
- 在電腦上實時顯示用戶板鍵盤狀態。
- 可通過片選同時控制兩塊BC727x電路，兩邊同時運行不同程序。
- 可選擇由USB供電或用戶板供電。電壓3.3-5.0V
?
典型應用：
1. 用來調試用戶電路板，驗證硬件。
2. 和各芯片演示、測試電路板共同使用，了解各種功能及指令效果。
零售價￥25.00

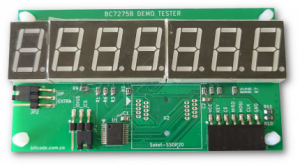

BC7275B演示板，包含BC7275B芯片和7位數碼管顯示。可通過跳線選擇使用CS的5位模式，不使用CS6位模式及帶有擴展顯示位的6?位模式。
如果做好電路發現無法工作，往往一時難以判斷是硬件還是軟件部分的問題，借助演示板調試用戶軟件，可排除不必要的來自硬件故障的干擾。
零售價￥18.00

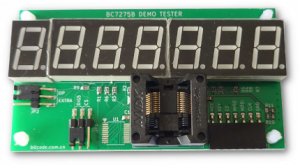

BC7275B測試板，與上面演示板相同，但使用可更換芯片的SSOP測試座，適用于對芯片有測試需求的用戶。
零售價￥48.00

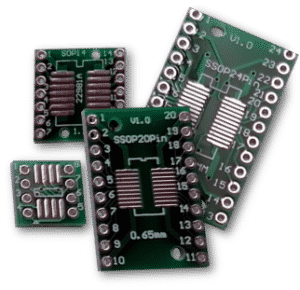

SMD-DIP轉換板。方便您對樣品進行測試，每位免費樣品申請者可隨芯片獲贈一片相應轉換板。
- 非賣品，隨免費樣品贈送
