BC7215/BC7215A 紅外數據傳輸及萬能遙控編解碼芯片
可自動識別支持99.5%以上的空調遙控器和98%以上的各類影音及其它紅外遙控設備數據格式，接收時直接解碼輸出原始數據，而輸入原始數據即可按指定編碼格式發送紅外信號。
因可支持原始數據輸入和輸出，故可以用做紅外數據傳輸。
BC7215采用UART接口，可直接與各類單片機、嵌入式系統、Linux、安卓及Windows系統接口而無需底層驅動或I/O口級編程。
- 自動識別紅外編碼格式
- 直接輸入輸出原始數據
- 可用于雙向紅外數據通訊
- UART接口適用于各類軟硬件系統
- 內置紅外發射管驅動和載波發生器
- 工作電壓2.7-5.5V
- SO8封裝
典型應用：
- 學習型遙控器
- 用戶自定義數據的專用遙控器
- 紅外遙控電源插座
- 物聯網紅外控制中心
- 紅外數據傳輸
?
建議零售價：
- 1 – 9片?? ￥7.49
- 10 – 49片?? ￥5.59
- 50 – 99片?? ￥4.49
- 100 – 999片?? ￥3.90
- 1000+ ? ￥3.50
(附贈直插轉換板，免費順豐郵寄)
紅外波形(碼庫)轉換API
我們通過網絡提供免費的轉換API。
適用場景：
- 配合紅外碼庫使用，將碼庫提供的波形數據轉換為產生該波形的BC7215(A)指令
- 因?yàn)榧t外遙控格式的復雜性，極少數格式無法直接從BC7215(A)芯片解碼，可通過將波形送入API得到格式信息和原始數據。

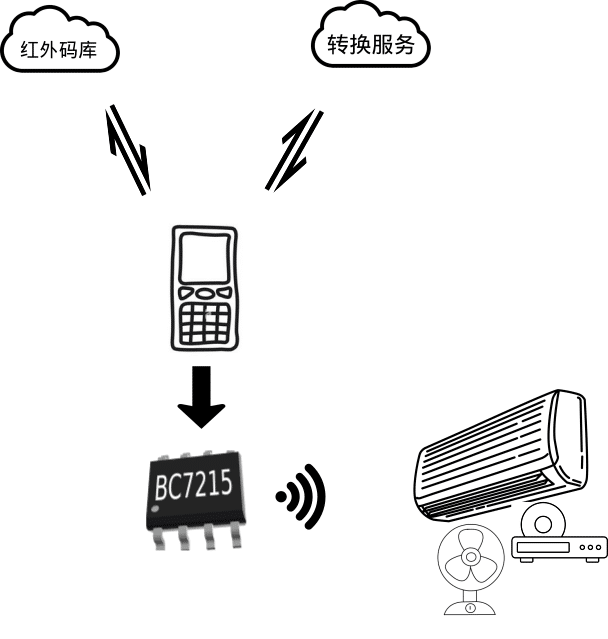

目前市場上有各種不同的紅外碼庫服務，用戶通過碼庫可以根據設備的品牌型號信息，獲取該設備的遙控器按鍵的紅外遙控波形數據，而本服務可根據此紅外波形數據，轉換為BC7215指令，使BC7215發射該紅外波形。
碼庫轉換服務可以：
- 適用于各種紅外碼庫
- 顯著減少本地存儲數據量。本地直接存儲碼庫數據時，每按鍵需要至少數百字節，而轉換為BC7215格式后，每種遙控器需33字節格式信息，而每按鍵僅需2-32個字節，對存儲要求減少了90%以上。
更詳細信息可到 https://conv.www.ymca-hotels.com 了解并測試。
相關產品

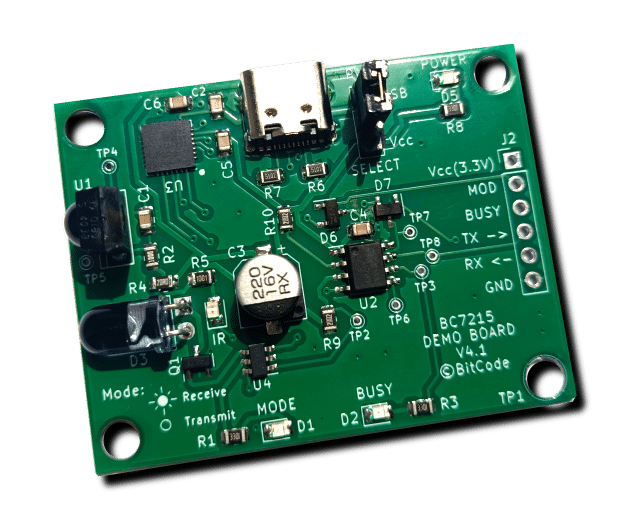

BC7215A 演示板
本演示板上包含了基本的紅外收發電路，以及USB-UART轉換電路，可以配合BC7215 Windows版 或者 Android安卓版 演示軟件，可以完成：
? 配合碼庫控制數萬種品牌電器
? 配合BC7215A離線碼庫控制空調
? 任意紅外遙控器數據的解碼
? 任意紅外遙控器信號的復制
? 使用任意紅外遙控器的格式發送用戶自定義數據
? 使用兩塊演示板，可演示紅外數據通訊 （目前僅限Windows版有此功能）
? 信號接口引出，可連接用戶電路板
如果不使用配套軟件，亦可配合任意串口調試軟件使用。
連接系統后，本測試板在系統中表現為一個串口設備，其串口數據格式為波特率19200，8位數據，無奇偶校驗，2個停止位，使用CTS硬件流控制。詳細情況，請參閱《BC7215演示板說明書》（如果連接后您的電腦不能自動加載其驅動程序，請到這里手動安裝：板上USB-UART轉換芯片驅動下載)
零售價￥35.00
BC7215 演示APP
發送區數據可以編輯，可發送任意數據。并可一鍵學習復制遙控器信號。
V1 基本功能版。如果上面V2版在您手機運行有問題，請使用V1版，僅包含BC7215的解碼/發射功能，不含碼庫功能。
BC7215演示軟件 Windows版 V3.1
BC7215A Arduino及單片機演示板
本演示板上包含了基本的紅外收發電路，可直接連接任何Arduino或用戶單片機電路板，亦可通過USB-串口轉換器連接電腦使用。
- Arduino庫已收入入官方Arduino庫管理器，可從IDE直接安裝(搜索BC7215即可)。
4個Arduino應用實例：- 萬能解碼
- 學習型遙控器
- 2路遙控開關
- 紅外通訊
- 任意紅外遙控器數據的解碼
- 復制任意遙控器信號
- 使用任意紅外遙控器的格式發送用戶自定義數據
- 使用兩塊演示板，可演示紅外數據通訊
零售價￥25.00
相關下載
| 資料名稱 | 下載 |
| BC7215資料大全——含以下全部資料及軟件(不含安卓APP) | |
| BC7215A 離線空調紅外遙控碼庫V2.0(含使用手冊) | |
| BC7215/BC7215A 芯片技術手冊(V7.0) | |
| 應用筆記：BC7215A用于空調控制-在線及離線方式 | |
| BC7215應用常見問題解答 | |
| BC7215 演示APP安卓版 V2 APK安裝包 （使用說明參見《BC7215演示板說明書》) | |
| BC7215 演示軟件 Windows版 (使用說明參見《BC7215演示板說明書》) | |
| BC7215 演示板說明書(含原理圖) | |
| BC7215 Arduino 單片機板原理圖 | |
| BC7215 C語言驅動庫V3.0 （含說明書及 學習型遙控器、使用任意遙控器的2路紅外遙控開關、紅外數據通訊 3個例子） | |
| BC7215 Arduino 驅動庫 V1.1.0 | |
| BC7215 Arduino 驅動庫說明書 | |
| BC7215 Arduino 應用例程講解 | |
| BC7215 紅外碼庫轉換服務手冊 | |
| BC7215 Android安卓驅動及例程 | (請聯系技術支持索取) |
