BC6040 40鍵矩陣鍵盤接口芯片
?
?
?
?
?
?
?
?
?
?
?
?
?
?
千片價￥2.85???
BC6040是單片40鍵鍵盤接口芯片，可直接連接5×8矩陣的40鍵鍵盤矩陣，可以支持常開或者常閉按鍵，或者兩種鍵的組合，亦可以支持普通開關；鍵盤的類型上，可以是金屬接觸型按鍵，也可以是導電橡膠按鍵。BC6040可以方便地實現任意類型和數量的組合鍵和長按鍵。
- 支持常開/常閉按鍵
- 支持任意數量組合鍵
- 支持任意長按鍵檢測
- 單線接口(UART, 波特率9600)
- 直接鍵值輸出
- 使用廉價455K陶瓷諧振器
- 工作電壓2.0-5.5V
- 工作電流20uA(@2.5V)
- SSOP20封裝
BC6040的輸出采用UART串行接口，直接輸出鍵值，程序處理簡單。只需一根口線，可以輕松完成與各種MCU及PC機的接口，也可以很容易實現光耦隔離或者轉換為RS-485接口實現遠程鍵盤。
同時提供C語言驅動庫，借助驅動庫，用戶可以用少于10行的代碼，實現包括長按鍵、組合鍵等功能的全功能鍵盤接口。
Arduino兼容，Arduino驅動庫已收錄至官方IDE的庫管理器，在其中搜索芯片型號即可安裝，可用于任何Arduino系統。
BC6040工作電流極低，在供電電壓2.5V時，只需20uA，使用兩節5號電池，可連續工作5年以上，適用于各種電池供電設備。
(tips: 曾有用戶反映貼片封裝的455K諧振器不易買到，可搜索關鍵詞“貼片 陶瓷 455K”，即可得到大量結果)
建議零售價：
- 1-9片? ￥5.99
- 10-49片? ￥4.49
- 50-99片? ￥3.99
- 100-999片? ￥3.40
- 1000+? ￥2.85
(隨贈直插轉換板，免費順豐郵寄)
相關下載
相關產品
相關產品
BC6301矩陣鍵盤接口板
BC6301與BC6040接口完全相同，僅按鍵數量不同。
完整的BC6301矩陣鍵盤接口電路，與主機僅需1根串口線相連。6行5列鍵盤矩陣引出接口，套件配4X4薄膜鍵盤，實現單片機/Arduino 鍵盤的即插即用，UART口直接輸出鍵值，最簡應用中主機側幾乎無需編程，直接按鍵值執行所需操作即可。此產品典型用途包括：
- 評估BC6xxx系列芯片功能
- 配合驅動庫(IDE的庫管理器中搜索BC6301，即可找到并安裝)，作為Arduino鍵盤
- 通過USB轉串口設備連接計算機為PC應用提供專用鍵盤
- 作為開發板連接單片機系統，免去樣機制作電路板過程
零售價：7.99元起

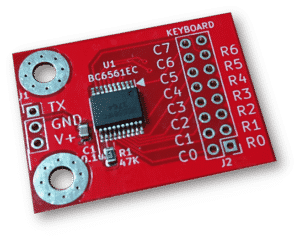

56鍵矩陣鍵盤接口板
完整的7×8矩陣鍵盤接口電路，7行8列鍵盤矩陣引出接口，只需連接鍵盤矩陣，采用BC6561，但和BC6040接口協議完全兼容，只有按鍵數量區別。只需連接鍵盤即可工作，實現單片機電路的即插即用，UART口直接輸出鍵值，最簡應用中主機側幾乎無需編程，直接按鍵值執行所需操作即可。典型用途包括：
- 評估BC6xxx系列芯片功能
- 配合驅動庫(IDE的庫管理器中搜索芯片型號，即可安裝)，作為Arduino鍵盤
- 通過USB轉串口設備連接計算機為PC應用提供專用鍵盤
- 作為開發板連接單片機系統，免去樣機制作電路板過程
零售價：7.99元
BC7591演示測試軟件
設計為輔助BC7591開發使用，但其鍵盤部分為也可以用來輔助測試BC6xxx。使用時，需要使用一個USB-串口轉換器，將BC6xxx芯片的串口與計算機相連即可。
綠色設計，無需安裝，可運行于U盤，單一可執行文件，解壓后直接運行即可。
主要功能：
- 可實時看到鍵盤傳回的數據，并直觀看到鍵盤的狀態。
本產品供免費下載。
SMD-DIP轉換板
方便您對樣品進行測試，每位免費樣品申請者可隨芯片獲贈一片相應轉換板。
- 非賣品，隨免費樣品贈送
